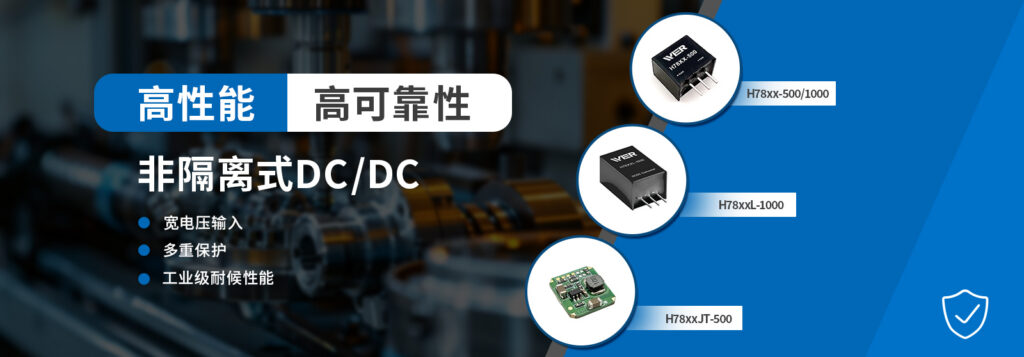

H78係列是廣東草莓视频官网科技有限公司推出的高性能、高可靠性、非隔離式DC/DC降壓電源模塊。全係列采用緊湊的工業標準封裝，專注於為PCB板級係統提供高效、精確、穩定的點對點電壓轉換。產品具備寬輸入電壓、高效率、低紋波、多重保護等特性，是工業控製、通信設備、汽車電子、智能終端等領域實現分布式電源架構的理想選擇。

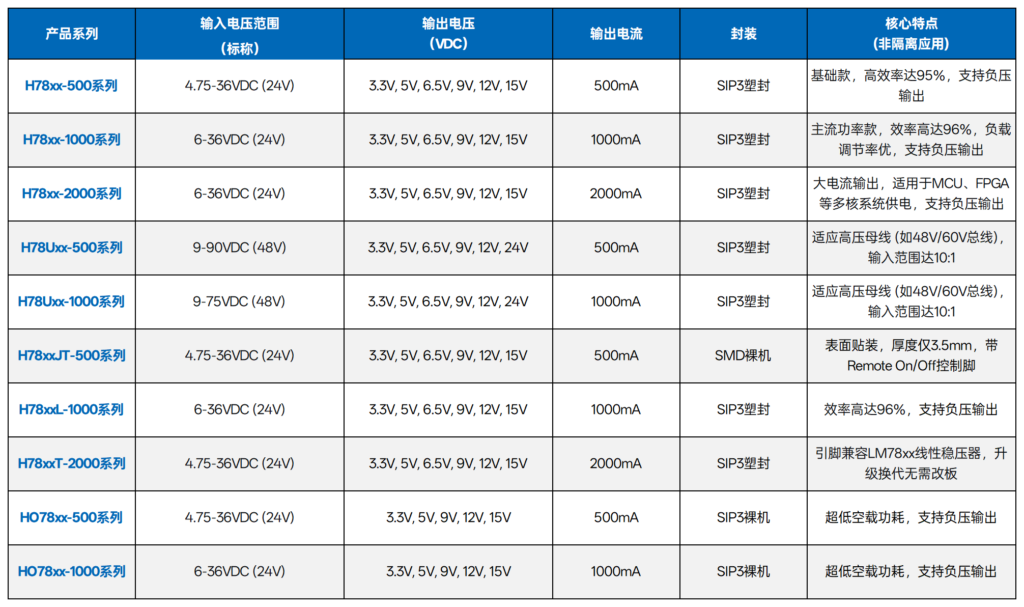

係列產品線總覽（非隔離特性）
核心優勢與特性（聚焦非隔離應用）
1. 高效節能，降低熱損耗
- 超高轉換效率：峰值效率高達96%，遠優於傳統線性穩壓器，大幅減少能源浪費與散熱設計壓力。
- 低空載功耗：部分型號空載輸入電流低至0.1mA，利於電池供電或綠色節能係統。
2. 寬輸入，高適應
- 標稱24V係統：覆蓋4.75-36VDC輸入，適應工業現場電壓波動。
- 標稱48V係統 (H78U係列)：覆蓋9-90VDC輸入，直接對接通信、電力、軌道交通高壓母線。
3. 精密穩壓，純淨輸出
- 高精度：輸出電壓精度典型值±1.5%~±2.0%。
- 低紋波噪聲：典型值20-75mVp-p，為模擬/數字混合電路提供清潔電源。
- 優異動態響應：負載階躍變化恢複時間快（典型0.2ms），保障高速電路穩定運行。
4. 堅固可靠，全麵保護
- 工業級溫度：工作溫度-40℃ 至 +85℃，部分型號支持+105℃。
- 全麵電路保護：內置輸出短路、過流、過溫保護（可持續自恢複），輸入反接保護（禁止）。
- 長壽命設計：平均無故障時間（MTBF）高達200萬小時。
5. 設計靈活，易於集成
- 多樣化封裝：提供標準SIP3、超薄SMD、緊湊型SIP等多種封裝。
- 引腳兼容性 (H78xxT係列)：可直接替換LM78xx三端穩壓器，實現線性到開關電源的無損升級。
- 遙控功能 (H78xxJT係列)：具備Remote On/Off引腳，支持電源時序管理和節能關斷。
6. 卓越的EMC性能
- 內置優化設計，配合推薦外圍電路，可輕鬆滿足CISPR32/EN55032 CLASS B EMI標準及IEC/EN61000-4係列抗擾度要求。
典型應用場景（非隔離電源架構）
- 板級分布式電源：從係統背板（24V/48V）轉換為板內各芯片所需電壓（如 24V→5V→3.3V→1.8V）。
- 工業控製係統：為PLC的I/O模塊、傳感器、控製器（ARM, DSP）提供本地高效電源。
- 通信與網絡設備：在路由器、交換機、基站中為ASIC、光模塊、存儲器供電。
- 汽車電子：用於車載信息娛樂係統、ADAS控製器、車身控製模塊的二級轉換。
- 儀器儀表：為精密測量電路、運算放大器（搭配H79負壓係列）提供低噪聲電源。
- 智能終端與物聯網：在自助設備、數據采集器中為顯示、通信、主控單元供電。
- 例如：板級分布式電源係統，H78非隔離DC/DC模塊電源從係統AC/DC轉換的直流電取電（24V/48V）轉換為板內各芯片所需的電壓。
技術支持與服務
- 提供完整設計資源：包括數據手冊、典型應用電路圖、EMC外圍推薦參數、PCB布局指南。
- 免費樣品申請：歡迎工程師申請樣品進行測試。
- 定製化服務：可根據客戶需求提供特定輸出電壓、電流或特殊標記的定製產品。
- 專業FAE支持：協助解決電源設計中的噪聲、散熱、穩定性等問題。
